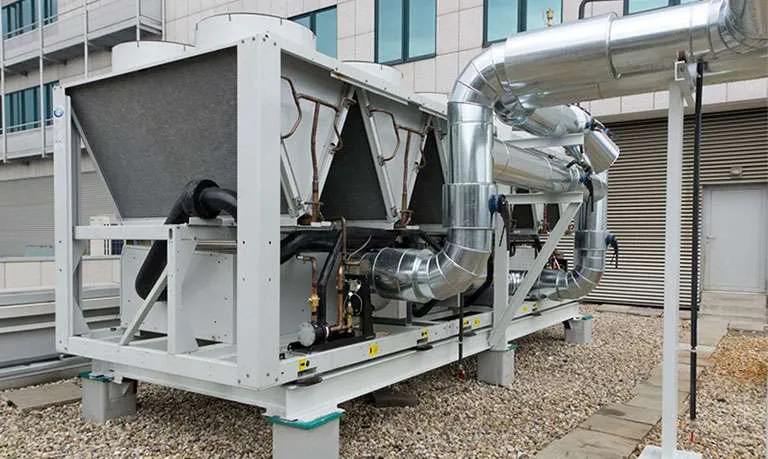

چیلر صنعتی چیست و چگونه کار میکند؟
چیلر صنعتی یکی از تجهیزات کلیدی در فرآیندهای سرمایشی است که برای خنک‌سازی مایعات یا دستگاه‌های صنعتی مورد استفاده قرار می‌گیرد. این دستگاه در صنایعی مانند پلاستیک، داروسازی، فلزات، صنایع غذایی و حتی تهویه مطبوع ساختمان‌های بزرگ نقش حیاتی دارد. هدف اصلی چیلر صنعتی، کنترل دما و جلوگیری از افزایش بیش از حد حرارت در تجهیزات است که می‌تواند باعث کاهش راندمان و آسیب به دستگاه‌ها شود. چیلرهای صنعتی معمولاً از یک سیستم تبرید خاص استفاده می‌کنند که گرمای اضافی را از سیال یا محیط جذب کرده و به فضای بیرون منتقل میکند.
این فرآیند به بهینه‌سازی عملکرد ماشین‌آلات و افزایش طول عمر آن‌ها کمک میکند. بسته به نوع طراحی و کاربرد، چیلرها در مدل‌های مختلفی تولید می‌شوند که هرکدام ویژگی‌ها و قابلیت‌های خاصی دارند. در صنایع مختلف، انتخاب چیلر مناسب به عواملی مانند نوع کاربری، ظرفیت خنک‌کنندگی، نوع مایع خنک‌شونده و شرایط محیطی بستگی دارد. به همین دلیل، شناخت دقیق این دستگاه و نحوه عملکرد آن می‌تواند به بهبود فرآیندهای صنعتی و کاهش هزینه‌های عملیاتی کمک کند. در ادامه، به بررسی دقیق‌تر انواع چیلرهای صنعتی و نحوه کارکرد آن‌ها خواهیم پرداخت.
چیلر صنعتی چیست و چه انواعی دارد؟
چیلر صنعتی یکی از تجهیزات مهم در سیستم‌های سرمایشی است که برای کنترل دما و خنک‌سازی مایعات یا دستگاه‌های صنعتی به کار می‌رود. این دستگاه‌ها با جذب گرما از محیط یا تجهیزات، نقش حیاتی در بهینه‌سازی عملکرد خطوط تولید و افزایش طول عمر ماشین‌آلات دارند. صنایع مختلف از جمله پلاستیک، داروسازی، صنایع غذایی، فلزات و تهویه مطبوع ساختمان‌های بزرگ از چیلرها برای جلوگیری از افزایش بیش از حد دما استفاده می‌کنند. چیلرها بر اساس مکانیزم خنک‌کنندگی به دو نوع اصلی تقسیم می‌شوند:
- چیلر تراکمی: در این نوع چیلر، کمپرسور وظیفه متراکم کردن گاز مبرد را بر عهده دارد و با کمک یک کندانسور و اواپراتور، گرما را از سیستم خارج میکند. چیلرهای تراکمی خود به دو نوع آبی (با استفاده از برج خنک‌کننده) و هوایی (با استفاده از جریان هوا) تقسیم می‌شوند.
- چیلر جذبی: این مدل از چیلرها از یک فرآیند شیمیایی برای ایجاد سرمایش استفاده می‌کنند و معمولاً در محیط‌هایی با مصرف بالای انرژی یا استفاده از منابع حرارتی مانند بخار یا آب گرم کاربرد دارند.
هرکدام از این چیلرها بر اساس نیاز صنعتی و شرایط محیطی انتخاب می‌شوند تا بهترین عملکرد را ارائه دهند.

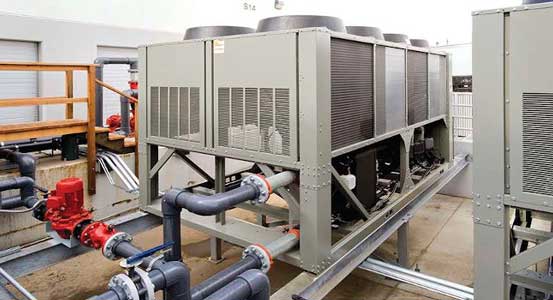

کاربردهای چیلر صنعتی
چیلرهای صنعتی در صنایع مختلف برای کنترل دما و بهینه‌سازی عملکرد تجهیزات به کار می‌روند. برخی از مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:
- صنایع پلاستیک: چیلرها در دستگاه‌های تزریق پلاستیک برای خنک‌سازی قالب‌ها و ماشین‌آلات استفاده می‌شوند، که باعث افزایش کیفیت محصولات و کاهش زمان تولید می‌شود. همچنین از تغییر شکل ناخواسته قطعات پلاستیکی جلوگیری می‌کنند.
- صنایع داروسازی: در فرآیندهای تولید دارو، چیلرها به حفظ دمای کنترل‌شده برای ترکیبات شیمیایی و نگهداری مواد حساس به حرارت کمک می‌کنند. همچنین در خنک‌سازی تجهیزات تولید و اتاق‌های تمیز (Clean Rooms) کاربرد دارند.
- صنایع غذایی و نوشیدنی: چیلرها در فرآیندهای تولید لبنیات، نوشیدنی‌ها و محصولات گوشتی برای حفظ کیفیت و جلوگیری از رشد باکتری‌ها مورد استفاده قرار می‌گیرند. همچنین در سیستم‌های خنک‌کننده خطوط تولید و ذخیره‌سازی مواد غذایی به کار می‌روند.
- صنایع فلزی و ریخته‌گری: در فرآیندهای برش، جوشکاری و ریخته‌گری، چیلرها برای کنترل دمای مایعات هیدرولیکی، ماشین‌آلات و کوره‌ها استفاده می‌شوند که باعث افزایش دقت و کیفیت قطعات تولیدی می‌شود.
- صنایع شیمیایی و پتروشیمی: چیلرها در کنترل دمای واکنش‌های شیمیایی و فرآیندهای پالایشگاهی نقش مهمی دارند. این دستگاه‌ها از نوسانات حرارتی جلوگیری کرده و باعث افزایش ایمنی و بهره‌وری در تولید محصولات شیمیایی می‌شوند.
- تهویه مطبوع و ساختمان‌های بزرگ: در سیستم‌های تهویه مطبوع هتل‌ها، بیمارستان‌ها، مراکز تجاری و اداری از چیلرهای صنعتی برای تأمین سرمایش در مقیاس وسیع استفاده می‌شود که به بهینه‌سازی مصرف انرژی و افزایش راحتی کاربران کمک میکند.

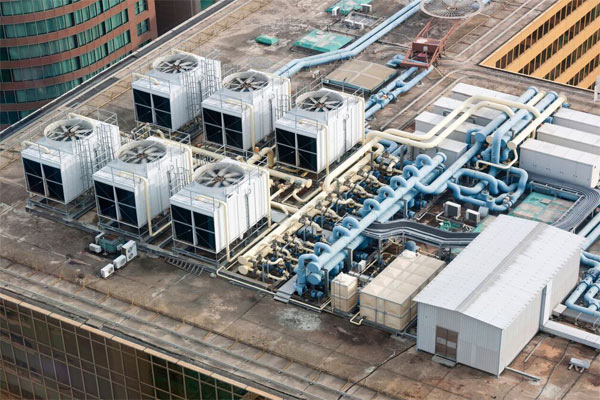

چیلر صنعتی چگونه کار میکند؟ بررسی فرآیند عملکرد چیلر
چیلر صنعتی به وسیله یک چرخه تبرید، فرآیند خنک‌سازی را انجام می‌دهد. در این چرخه، گرما از سیال یا محیط جذب شده و به بیرون منتقل می‌شود. این مراحل به صورت مداوم تکرار شده و باعث خنک شدن محیط یا تجهیزات صنعتی می‌گردد. فرآیند کار چیلر شامل چهار مرحله اصلی است:
1- تبخیر (Evaporation):
در این مرحله، مایع مبرد در اواپراتور گرمای اضافی موجود در سیال یا دستگاه‌های صنعتی را جذب کرده و به گاز تبدیل می‌شود. این فرآیند باعث کاهش دمای سیال در گردش می‌شود. در واقع، انرژی گرمایی که از محیط یا تجهیزات جذب می‌شود، به مبرد انتقال می‌یابد و موجب تبخیر آن می‌گردد.
2- تراکم (Compression):
بخار مبرد وارد کمپرسور می‌شود، جایی که تحت فشار قرار می‌گیرد. در این مرحله، افزایش فشار باعث بالا رفتن دمای مبرد می‌شود. در نتیجه، مبرد به حالت گازی داغ و پر فشار در می‌آید که آماده دفع گرما به محیط است. کمپرسور یکی از اجزای حیاتی چیلر است که نقش مهمی در عملکرد مؤثر آن دارد.
3- چگالش (Condensation):
مبرد داغ و پرفشار وارد کندانسور می‌شود، جایی که گرمای خود را به محیط اطراف (آب یا هوا) منتقل میکند. در این مرحله، گرمای مبرد به وسیله آب یا هوا که از کنار کندانسور عبور میکند، دفع می‌شود و مبرد از حالت گاز به مایع تبدیل می‌شود. کاهش دما در این بخش باعث آماده شدن مبرد برای مرحله بعدی می‌شود.
4- انبساط (Expansion):
پس از چگالش، مبرد مایع وارد شیر انبساط می‌شود. در این مرحله، فشار مبرد کاهش می‌یابد و باعث می‌شود که مایع به تدریج به گاز تبدیل شود. این تغییر فشار و دما باعث می‌شود که مبرد دوباره برای جذب گرما در اواپراتور آماده شود. این مرحله به چیلر اجازه می‌دهد تا فرآیند خنک‌سازی را ادامه دهد.
این چرخه به طور مداوم تکرار می‌شود و باعث خنک‌سازی تجهیزات و محیط‌های صنعتی می‌شود، در حالی که دما و فشار در هر مرحله به طور دقیق کنترل می‌شود تا عملکرد چیلر بهینه باشد.
اجزای کلیدی چیلر صنعتی و عملکرد هرکدام
چیلر صنعتی از چندین بخش اصلی تشکیل شده که هرکدام نقش مهمی در فرآیند خنک‌سازی و عملکرد بهینه دستگاه دارند. اجزای اصلی چیلر صنعتی عبارتند از:
- کمپرسور: کمپرسور قلب سیستم چیلر است که وظیفه فشرده‌سازی مبرد گازی و افزایش فشار آن را بر عهده دارد. این افزایش فشار باعث بالا رفتن دمای مبرد شده و آن را آماده انتقال به کندانسور میکند. کمپرسور می‌تواند از نوع پیستونی، اسکرول، یا سانتریفیوژ باشد.
- کندانسور: کندانسور نقش مهمی در دفع گرما از مبرد دارد. در این بخش، مبرد داغ و پرفشار به وسیله آب یا هوا خنک می‌شود و تبدیل به مایع می‌شود. این فرآیند باعث کاهش دمای مبرد و آماده شدن آن برای مرحله بعدی می‌شود.
- اواپراتور: اواپراتور بخشی است که در آن مبرد مایع گرمای محیط یا تجهیزات را جذب کرده و تبدیل به گاز می‌شود. این بخش به کاهش دمای سیال یا تجهیزات کمک میکند و فرآیند سرمایش را آغاز میکند.
- شیر انبساط: شیر انبساط وظیفه کاهش فشار مبرد مایع را بر عهده دارد. با کاهش فشار، دمای مبرد نیز کاهش می‌یابد و مبرد آماده می‌شود تا دوباره گرما را از محیط یا سیال جذب کند.
- پمپ‌ها: پمپ‌ها برای گردش سیال (مانند آب یا مایع خنک‌کننده) در سیستم چیلر ضروری هستند. این پمپ‌ها به انتقال مایع از اواپراتور به کندانسور و سایر بخش‌های سیستم کمک می‌کنند.
- مبرد: مبرد ماده‌ای است که در چرخه تبرید چیلر برای جذب و انتقال گرما از محیط استفاده می‌شود. انتخاب نوع مبرد تأثیر زیادی بر کارایی، هزینه و تاثیرات زیست‌محیطی دستگاه دارد.
- کنترل‌کننده‌ها و سنسورها: این اجزا به منظور کنترل دما، فشار و عملکرد سایر بخش‌های چیلر استفاده می‌شوند. سنسورها به سیستم کمک می‌کنند تا عملکرد بهینه خود را حفظ کرده و از خرابی جلوگیری کند.
این اجزا با همکاری یکدیگر کار می‌کنند تا چیلر به‌طور مؤثر و با کمترین مصرف انرژی عمل کند.

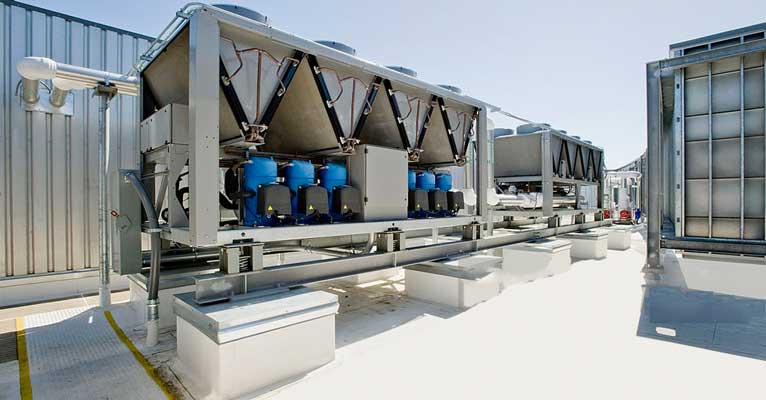

چگونه چیلر مناسب را انتخاب کنیم؟
انتخاب چیلر مناسب برای یک محیط صنعتی یا تجاری بستگی به چندین فاکتور دارد که می‌تواند تاثیر زیادی بر کارایی و هزینه‌های انرژی سیستم داشته باشد. در اینجا به برخی از نکات مهم در انتخاب چیلر مناسب پرداخته‌ایم:
1- ظرفیت سرمایشی مورد نیاز
اولین و مهم‌ترین فاکتور در انتخاب چیلر، تعیین ظرفیت سرمایشی مورد نیاز است. این ظرفیت باید مطابق با اندازه و نوع محیط یا سیستم‌های صنعتی باشد که نیاز به خنک‌سازی دارند. به‌طور کلی، این ظرفیت بر اساس میزان بار حرارتی، تعداد دستگاه‌ها و میزان گرمای تولیدی در محیط محاسبه می‌شود.
2- نوع چیلر
چیلرها معمولاً در دو نوع تراکمی و جذبی در دسترس هستند. چیلرهای تراکمی برای محیط‌هایی که نیاز به سرمایش سریع دارند و مصرف انرژی کمتری دارند مناسبتر هستند، در حالی که چیلرهای جذبی برای محیط‌هایی که می‌توانند از منابع حرارتی اضافی (مانند بخار) استفاده کنند، مناسب‌ترند.
3- نوع مبرد
مبردهایی که در چیلرها استفاده می‌شوند تأثیر زیادی بر کارایی سیستم و تأثیرات زیست‌محیطی آن دارند. در انتخاب چیلر، باید مبردی را انتخاب کرد که برای نوع فعالیت و قوانین زیست‌محیطی منطقه مناسب باشد.
4- سیستم تهویه و خنک‌سازی
چیلرها می‌توانند با استفاده از سیستم‌های آب خنک‌کننده (کندانسور آب خنک) یا هوا خنک‌کننده (کندانسور هوایی) عمل کنند. بسته به شرایط محیطی و منابع موجود، انتخاب سیستم تهویه مناسب برای چیلر ضروری است. چیلرهای با کندانسور آب خنک به‌طور معمول در محیط‌هایی با فضای محدود یا نیاز به سرمایش در حجم بالا استفاده می‌شوند.
5- بهره‌وری انرژی
انتخاب چیلری که مصرف انرژی بهینه‌ای داشته باشد، بسیار مهم است. چیلرهایی با راندمان بالا می‌توانند هزینه‌های عملیاتی را کاهش دهند و بهره‌وری انرژی را افزایش دهند. به‌ویژه در فصول گرم سال که چیلر به‌طور مداوم در حال کار است، انتخاب یک مدل کم‌مصرف می‌تواند تأثیر زیادی بر کاهش هزینه‌ها داشته باشد.
6- هزینه‌های نگهداری و تعمیرات
قبل از انتخاب چیلر، باید هزینه‌های نگهداری و تعمیرات آن را در نظر گرفت. چیلرهایی که دارای قطعات قابل دسترس‌تر و طراحی ساده‌تری هستند، معمولاً هزینه‌های نگهداری کمتری دارند.
7- فضای نصب
مسئله فضای نصب نیز باید مد نظر قرار گیرد. چیلرها می‌توانند ابعاد مختلفی داشته باشند و در برخی موارد، فضای کافی برای نصب یک مدل بزرگتر وجود ندارد. انتخاب چیلری با ابعاد مناسب برای فضای موجود اهمیت زیادی دارد.
با در نظر گرفتن این عوامل، می‌توانید چیلری را انتخاب کنید که بهترین عملکرد را در نیازهای سرمایشی شما داشته باشد و بهینه‌ترین مصرف انرژی را ارائه دهد.
نکاتی درباره تعمیرات و نگهداری انواع چیلرها
چیلرها به عنوان سیستم‌های سرمایشی مهم در صنایع و ساختمان‌های تجاری و صنعتی نیاز به نگهداری منظم و تعمیرات به‌موقع دارند تا عملکرد بهینه خود را حفظ کنند و عمر مفید طولانی‌تری داشته باشند. نگهداری مناسب چیلرها می‌تواند به جلوگیری از خرابی‌های عمده، کاهش هزینه‌های عملیاتی، و افزایش بهره‌وری کمک کند. در اینجا به برخی نکات اصلی در نگهداری و تعمیرات انواع چیلرها پرداخته‌ایم:
1- تعمیرات و نگهداری چیلرهای تراکمی
چیلرهای تراکمی معمولاً در فضاهایی که نیاز به سرمایش سریع و مصرف انرژی کمتری دارند استفاده می‌شوند. نگهداری این نوع چیلرها شامل موارد زیر است:
- بازرسی کمپرسور: کمپرسور در این چیلرها مهم‌ترین بخش است و باید به طور منظم از نظر نشتی مبرد، فرسودگی، یا خرابی بررسی شود. روغن کمپرسور باید به موقع تعویض شود تا از آسیب به سیستم جلوگیری شود.
- تمیز کردن کندانسور و اواپراتور: تجمع گرد و غبار یا کثیفی در کندانسور یا اواپراتور می‌تواند موجب کاهش کارایی چیلر شود. بنابراین، تمیز کردن دوره‌ای این قسمت‌ها ضروری است.
- بررسی مبرد: اطمینان از مقدار مناسب مبرد در سیستم برای جلوگیری از کارکرد ضعیف چیلر و افزایش فشار کاری، بسیار مهم است.
- بازرسی سیستم کنترل و سنسورها: سنسورها و سیستم‌های کنترلی باید به طور منظم بررسی و کالیبره شوند تا عملکرد بهینه چیلر حفظ شود.
2- تعمیرات و نگهداری چیلرهای جذبی
چیلرهای جذبی معمولاً در محیط‌هایی که می‌توانند از منابع حرارتی اضافی مانند بخار یا گاز طبیعی بهره‌برداری کنند، مورد استفاده قرار می‌گیرند. نگهداری این چیلرها به شرح زیر است:
- کنترل منبع حرارتی: منبع حرارتی (بخار یا گاز) باید به‌طور مرتب از نظر فشار و دما کنترل شود. هرگونه کاهش کارایی در منبع حرارتی می‌تواند تأثیر منفی بر عملکرد چیلر داشته باشد.
- بازرسی لوله‌های تبادل حرارتی: لوله‌ها و مبدل‌های حرارتی چیلر جذبی باید از نظر رسوب‌گیری یا انسداد بازرسی شوند. هرگونه کثیفی یا رسوب می‌تواند موجب کاهش راندمان و افزایش مصرف انرژی شود.
- بررسی لایه‌های جاذب: چیلرهای جذبی از مواد جاذب برای جذب و آزادسازی گرما استفاده می‌کنند. این مواد باید به‌طور منظم بازرسی و در صورت لزوم تعویض شوند.
- بررسی سیستم آب خنک‌کننده: چیلرهای جذبی معمولاً از آب به عنوان سیال خنک‌کننده استفاده می‌کنند، بنابراین بررسی کیفیت آب و جلوگیری از رسوب‌گذاری در سیستم بسیار مهم است.
3- تعمیرات و نگهداری چیلرهای هوا خنک
چیلرهای هوا خنک به دلیل استفاده از هوا برای خنک‌سازی، نیاز به مراقبت‌های خاصی دارند:
- تمیز کردن کندانسور هوایی: کندانسورهای هوایی باید به‌طور منظم از گرد و غبار و آلودگی‌ها تمیز شوند تا جریان هوا به‌درستی انجام شود.
- بررسی فن‌ها و موتورهای کندانسور: فن‌های کندانسور باید برای جلوگیری از ایجاد لرزش یا صداهای غیرعادی به‌طور دوره‌ای بازرسی شوند.
- کنترل جریان هوا: اطمینان از اینکه هیچ‌گونه مانعی برای جریان هوا وجود ندارد، ضروری است. همچنین باید فیلترها و پوشش‌ها بررسی شوند تا از عملکرد بهینه سیستم اطمینان حاصل شود.
4- تعمیرات و نگهداری چیلرهای آب خنک
چیلرهای آب خنک معمولاً در مکان‌هایی که منابع آبی کافی وجود دارد استفاده می‌شوند و مراقبت‌های خاصی نیاز دارند:
- بررسی برج‌های خنک‌کننده: برج‌های خنک‌کننده باید از نظر کثیفی، رسوبات و رشد میکروبی نظارت شوند تا از عملکرد مناسب آن‌ها اطمینان حاصل شود.
- کنترل کیفیت آب: کیفیت آب مصرفی در سیستم چیلر باید به‌طور مرتب چک شود تا از تجمع رسوبات جلوگیری شود و از خوردگی قطعات فلزی سیستم پیشگیری شود.
- بازرسی پمپ‌های آب: پمپ‌های آب باید به‌طور منظم برای عملکرد صحیح بررسی شوند تا از گردش مناسب آب در سیستم اطمینان حاصل شود.
تعمیرات و نگهداری صحیح چیلرهای صنعتی نه‌تنها باعث افزایش عمر مفید دستگاه‌ها می‌شود، بلکه کارایی سیستم را بهبود بخشیده و از هزینه‌های اضافی جلوگیری میکند. بنابراین، انجام بازرسی‌های دوره‌ای و توجه به جزئیات فنی در نگهداری چیلرها بسیار حائز اهمیت است.
نتیجه‌گیری
چیلرهای صنعتی از اجزای اساسی سیستم‌های سرمایشی در صنایع و ساختمان‌های بزرگ هستند و نگهداری مناسب از آن‌ها می‌تواند به عملکرد بهتر و طول عمر بیشتر دستگاه‌ها کمک کند. انتخاب چیلر مناسب برای نیازهای خاص، اعم از نوع مبرد، ظرفیت سرمایشی، و سیستم‌های تهویه، اولین قدم در فرآیند استفاده بهینه از این سیستم‌ها است. تعمیرات و نگهداری منظم بخش‌های مختلف چیلر، از جمله کمپرسور، کندانسور، اواپراتور و سیستم‌های کنترلی، از اهمیت ویژه‌ای برخوردار است و می‌تواند از بروز خرابی‌های غیرمنتظره و افزایش هزینه‌های تعمیراتی جلوگیری کند.
همچنین، توجه به جزئیات در انتخاب سیستم خنک‌کننده و استفاده از روش‌های بهینه برای نگهداری، مانند تمیز کردن دوره‌ای اجزا، بررسی مبرد، و پایش کیفیت آب در سیستم‌های آب خنک، می‌تواند تأثیر زیادی در بهبود عملکرد و کاهش مصرف انرژی چیلرها داشته باشد. در نهایت، نگهداری صحیح و برنامه‌ریزی‌شده، علاوه بر کاهش هزینه‌های عملیاتی، موجب افزایش بهره‌وری و کاهش خرابی‌ها در سیستم‌های سرمایشی خواهد شد. به همین دلیل، توجه به تعمیرات و نگهداری منظم چیلرها باید جزو اولویت‌های هر واحد صنعتی و تجاری باشد.
همچنین بخوانید:
- گرمایش vrf چیست و برای کجا مناسب است؟
- کاربرد چیلر: معرفی ویژگی‌های انواع چلیر
- تفاوت چیلر با فن کویل چیست؟ (راهنمای کامل)
سوالات متداول
چیلر تراکمی بهتر است یا جذبی؟
چیلر تراکمی برای مصرف انرژی کمتر و سرمایش سریعتر مناسبتر است.
چیلرهای صنعتی به چه مبردهایی نیاز دارند؟
برای چیلر های صنعتی معمولاً از مبردهایی مانند R-22، R-134a یا R-410a استفاده می‌شود.
چگونه ظرفیت چیلر صنعتی را محاسبه کنیم؟
بر اساس بار حرارتی و نیاز سرمایشی محیط یا سیستم کی توانید ظرفیت چیلر صنعتی را محاسبه کنید.
چیلر صنعتی به چه نوع نگهداری نیاز دارد؟
تمیز کردن منظم فیلترها، بازرسی کمپرسور و بررسی مبرد از راه های نگه داری چیلرهای صنعتی هستند.
