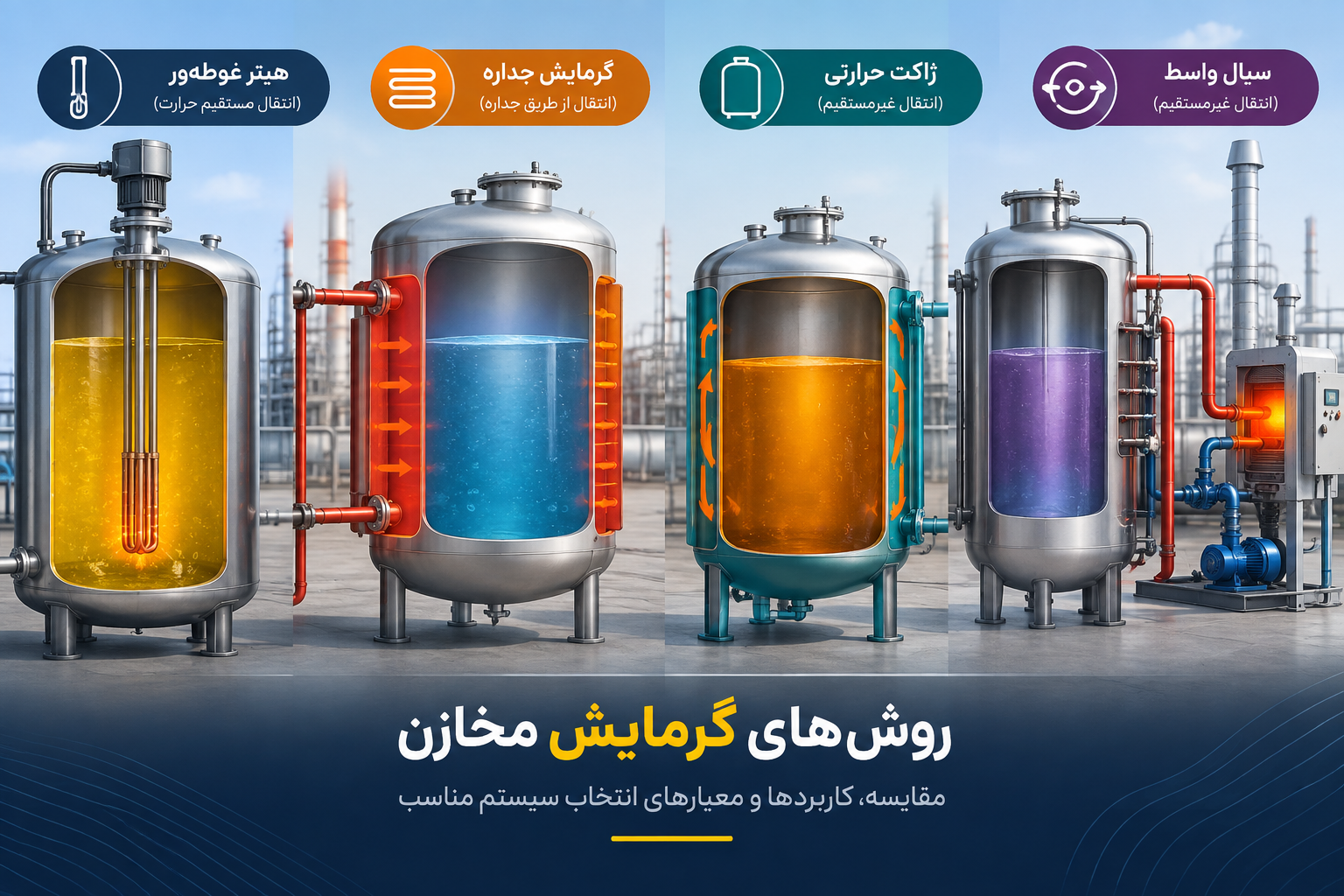

روش‌های گرمایش مخازن صنعتی و مقایسه سیستم‌های مختلف گرمایشی
در بسیاری از فرآیندهای صنعتی، دمای سیال داخل مخزن باید در یک محدوده مشخص قرار داشته باشد. گاهی لازم است ماده از دمای اولیه به دمای موردنظر برسد و گاهی نیز هدف، جبران اتلاف حرارت و جلوگیری از کاهش دما در زمان نگهداری است. برای انجام این کار، روش‌های مختلفی برای گرمایش مخازن صنعتی وجود دارد که از نظر نحوه انتقال حرارت، محل قرارگیری عنصر گرمایشی، شرایط نصب و نحوه کنترل دما با یکدیگر تفاوت دارند.
هیتر غوطه‌ور، گرمکن‌های سطحی و جداره‌ای، ژاکت حرارتی و سیستم‌های گرمایش با سیال واسط از جمله روش‌هایی هستند که می‌توان در طراحی سیستم گرمایش مخزن مورد بررسی قرار داد. با این حال، نمی‌توان یک روش مشخص را برای تمام مخازن و سیالات مناسب دانست. نوع ماده، حجم مخزن، دمای اولیه و هدف، سرعت موردنیاز برای گرمایش، جنس و ساختار مخزن و شرایط محیطی همگی در انتخاب روش مناسب نقش دارند.
به همین دلیل، مقایسه روش‌های گرمایش مخازن باید بر اساس نیاز واقعی فرآیند انجام شود، نه صرفاً بر اساس توان گرمایشی یا نوع تجهیزات. برای مثال، در یک کاربرد ممکن است انتقال مستقیم حرارت به سیال امکان‌پذیر باشد، در حالی که در کاربردی دیگر لازم باشد عنصر گرمایشی از سیال جدا بماند و انرژی از طریق دیواره یا یک سیال واسط منتقل شود.
برای آشنایی با تجهیزات و راهکارهای مورد استفاده در سیستم گرمایش مخازن می‌توانید دسته‌بندی مربوطه را نیز بررسی کنید.
در ادامه، انواع روش‌های گرمایش مخازن صنعتی را معرفی می‌کنیم و تفاوت آنها را از نظر نحوه عملکرد، کاربرد، محدودیت‌ها و معیارهای انتخاب بررسی خواهیم کرد.
مهم‌ترین روش‌های گرمایش مخازن صنعتی کدام‌اند؟
برای گرم‌کردن مخازن صنعتی می‌توان از روش‌های مختلفی استفاده کرد. تفاوت اصلی این روش‌ها در محل تولید و انتقال حرارت، میزان تماس منبع گرما با سیال و نحوه کنترل دمای مخزن است. انتخاب میان آنها نیز به ویژگی‌های سیال، ساختار مخزن و نیاز فرآیند بستگی دارد.
هیترهای غوطه‌ور
هیتر غوطه‌ور مخزن در داخل سیال قرار می‌گیرد و انرژی حرارتی را مستقیماً به ماده منتقل می‌کند. در این روش، عنصر گرمایشی با سیال در تماس است و حرارت از سطح هیتر به محیط اطراف منتقل می‌شود.
این ساختار می‌تواند برای برخی سیالات و کاربردهایی که تماس مستقیم با عنصر گرمایشی امکان‌پذیر است، مورد استفاده قرار گیرد. البته جنس و طراحی هیتر باید با ماهیت سیال و شرایط کاری سازگار باشد.
گرمکن‌های سطحی و جداره‌ای
در گرمکن‌های سطحی و جداره‌ای، عنصر گرمایشی روی سطح یا در ارتباط با دیواره مخزن قرار می‌گیرد و حرارت از طریق بدنه به سیال منتقل می‌شود.
مزیت مفهومی این روش آن است که عنصر گرمایشی الزاماً در تماس مستقیم با سیال نیست. به همین دلیل، در کاربردهایی که تماس مستقیم المنت با ماده مناسب نیست، این ساختار می‌تواند مورد بررسی قرار گیرد.
ژاکت حرارتی
ژاکت حرارتی ساختاری در اطراف بخشی از مخزن است که امکان انتقال حرارت به دیواره و سپس محتویات مخزن را فراهم می‌کند.
در این روش، بسته به طراحی، یک محیط یا سیال گرم‌کننده در فضای ژاکت جریان پیدا می‌کند و انرژی حرارتی را به مخزن منتقل می‌کند. ژاکت‌ها می‌توانند در فرآیندهایی که نیاز به انتقال حرارت غیرمستقیم دارند، مورد استفاده قرار گیرند.
سیستم‌های گرمایش با سیال واسط
در این روش، گرما ابتدا به یک سیال واسط مانند آب گرم یا روغن حرارتی منتقل می‌شود و سپس این سیال، انرژی حرارتی را به مخزن یا سیال اصلی منتقل می‌کند.
در نتیجه، منبع تولید حرارت مستقیماً با ماده داخل مخزن در تماس نیست. این ساختار امکان ایجاد یک مدار حرارتی جداگانه را فراهم می‌کند و در برخی فرآیندهای صنعتی که کنترل مسیر انتقال حرارت اهمیت دارد، کاربرد دارد.
روش‌های ترکیبی
در برخی پروژه‌ها ممکن است استفاده از یک روش به‌تنهایی پاسخگوی تمام نیازهای فرآیند نباشد. در چنین شرایطی، می‌توان از روش‌های ترکیبی گرمایش مخزن استفاده کرد؛ یعنی دو یا چند شیوه انتقال حرارت در کنار یکدیگر به کار گرفته شوند.
برای مثال، یک سیستم می‌تواند برای گرمایش اولیه از یک روش و برای حفظ دمای سیال از روش دیگری استفاده کند. نوع ترکیب به مشخصات مخزن، ویژگی‌های سیال، سرعت موردنیاز برای گرمایش و شرایط بهره‌برداری بستگی دارد.
در مجموع، این روش‌ها را می‌توان بر اساس مسیر انتقال حرارت از یکدیگر تفکیک کرد: هیتر غوطه‌ور حرارت را مستقیماً به سیال منتقل می‌کند، سیستم‌های سطحی و جداره‌ای از بدنه مخزن به‌عنوان مسیر انتقال حرارت استفاده می‌کنند و ژاکت یا مدار سیال واسط امکان انتقال غیرمستقیم حرارت را فراهم می‌کنند. مقایسه دقیق‌تر این روش‌ها باید بر اساس شرایط واقعی هر پروژه انجام شود.

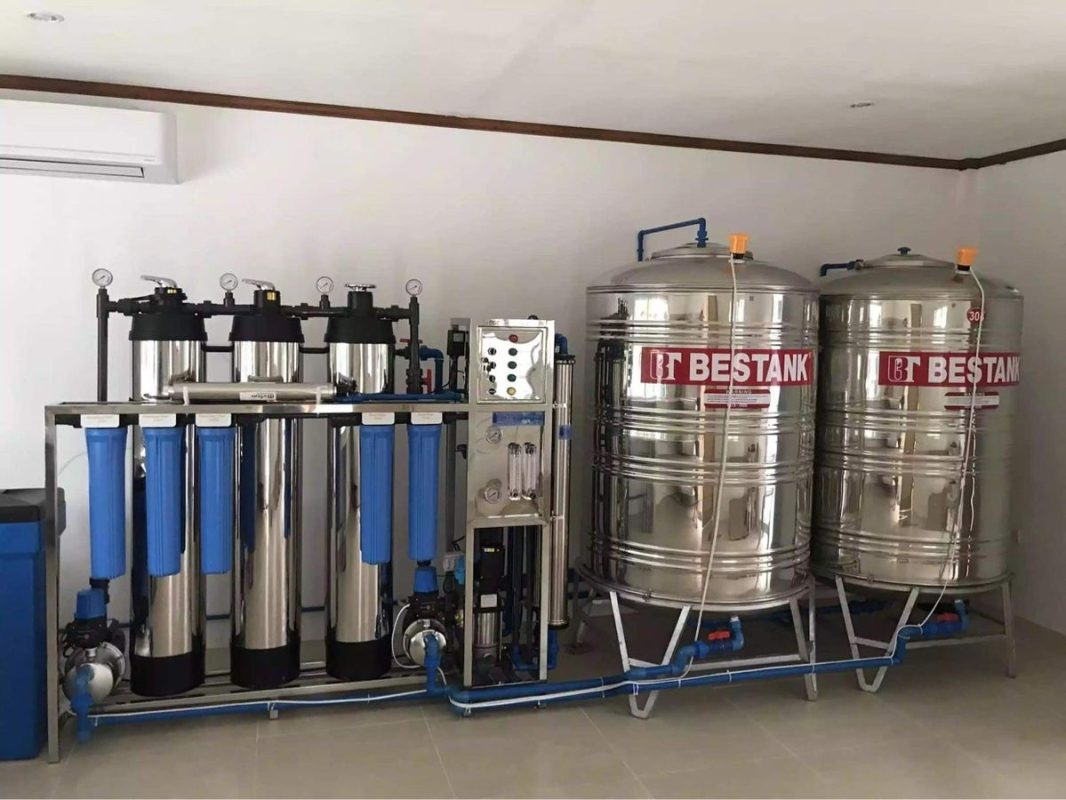

برای گرم‌کردن مخازن صنعتی می‌توان از روش‌های مختلفی استفاده کرد.
هیتر غوطه‌ور مخزن چگونه کار می‌کند؟
هیتر غوطه‌ور مخزن یکی از روش‌های گرمایش مستقیم سیالات است که در آن عنصر گرمایشی در داخل مخزن و در تماس با سیال قرار می‌گیرد. این هیتر با تبدیل انرژی ورودی به انرژی حرارتی، گرما را مستقیماً به سیال اطراف خود منتقل می‌کند. طراحی و نحوه استفاده از آن باید با نوع سیال، شرایط فرآیند و مشخصات مخزن سازگار باشد.
محل قرارگیری هیتر غوطه‌ور
عنصر گرمایشی در این روش در داخل مخزن و در بخش مشخصی از سیال قرار می‌گیرد. محل نصب باید به‌گونه‌ای انتخاب شود که انتقال حرارت به شکل مناسبی انجام شود و عنصر گرمایشی در شرایط کاری موردنظر قرار داشته باشد.
موقعیت هیتر می‌تواند با توجه به شکل مخزن، سطح سیال، حجم ماده و نحوه گردش یا حرکت آن متفاوت باشد. در طراحی سیستم باید توجه شود که عنصر گرمایشی در شرایط مناسب برای انتقال حرارت قرار داشته باشد و در صورت تغییر سطح سیال، از شرایط نامناسب کاری جلوگیری شود.
انتقال مستقیم حرارت
اصلی‌ترین ویژگی این روش، انتقال مستقیم انرژی حرارتی از عنصر گرمایشی به سیال است. انرژی الکتریکی در بخش گرمایشی به حرارت تبدیل می‌شود و این حرارت از سطح عنصر به سیال اطراف منتقل می‌شود.
به این ترتیب، مسیر انتقال حرارت نسبت به روش‌هایی که از دیواره مخزن یا یک سیال واسط استفاده می‌کنند، مستقیم‌تر است. با این حال، نحوه توزیع گرما همچنان به طراحی هیتر، ویژگی‌های سیال و شرایط داخل مخزن وابسته است.
کاربردهای معمول هیتر غوطه‌ور
هیترهای غوطه‌ور می‌توانند در برخی مخازن نگهداری یا فرآیندی مورد استفاده قرار گیرند؛ به‌خصوص زمانی که انتقال مستقیم حرارت به سیال از نظر فنی و فرآیندی امکان‌پذیر باشد.
کاربرد دقیق آن به نوع ماده بستگی دارد. برای مثال، در برخی سیالات صنعتی که لازم است دما در محدوده مشخصی حفظ شود یا ماده برای مرحله بعدی فرآیند به دمای موردنظر برسد، این روش می‌تواند یکی از گزینه‌های طراحی باشد.
در صنایع مختلف نیز ممکن است از این نوع سیستم برای گرم‌کردن آب، محلول‌ها، روغن‌ها یا برخی سیالات فرآیندی استفاده شود؛ اما انتخاب هیتر باید بر اساس مشخصات واقعی سیال انجام شود و نمی‌توان کاربرد یک مدل را به تمام مواد تعمیم داد.
مزایای هیتر غوطه‌ور
یکی از مهم‌ترین مزایای این روش، انتقال مستقیم حرارت به سیال است. از آنجا که عنصر گرمایشی در داخل ماده قرار دارد، انرژی حرارتی مستقیماً در محیط موردنظر آزاد می‌شود.
از دیگر مزایای قابل بررسی می‌توان به موارد زیر اشاره کرد:
- ساختار نسبتاً مستقیم مسیر انتقال حرارت
- امکان استفاده در برخی مخازن با فضای نصب محدود
- قابلیت کنترل دمای سیال با تجهیزات کنترلی مناسب
- امکان طراحی متناسب با شرایط و مشخصات مخزن
- قابلیت استفاده برای گرمایش اولیه یا حفظ دمای سیال، در صورت طراحی مناسب سیستم
البته وجود این مزایا به معنای مناسب‌بودن هیتر غوطه‌ور برای همه کاربردها نیست و شرایط واقعی پروژه باید بررسی شود.
محدودیت‌های هیتر غوطه‌ور
مهم‌ترین محدودیت این روش، تماس مستقیم عنصر گرمایشی با سیال است. بنابراین جنس، پوشش و ساختار هیتر باید با ویژگی‌های ماده سازگار باشد. در غیر این صورت، احتمال خوردگی، آسیب به عنصر گرمایشی یا تأثیر نامطلوب بر فرآیند وجود دارد.
از طرف دیگر، طراحی سیستم باید به سطح سیال نیز توجه داشته باشد. اگر بخشی از عنصر گرمایشی در شرایطی قرار بگیرد که سیال کافی برای انتقال حرارت اطراف آن وجود نداشته باشد، عملکرد سیستم می‌تواند تحت تأثیر قرار گیرد.
همچنین ویژگی‌هایی مانند ویسکوزیته سیال، نحوه حرکت ماده در مخزن، رسوب‌گذاری و شرایط فرآیند می‌توانند بر عملکرد هیتر اثر بگذارند.
در نتیجه، هیتر غوطه‌ور زمانی گزینه قابل بررسی است که تماس مستقیم با سیال مجاز باشد و مشخصات عنصر گرمایشی با ماده، دمای کاری و شرایط مخزن سازگاری داشته باشد. در مواردی که تماس مستقیم مطلوب نیست، روش‌هایی مانند گرمایش جداره، ژاکت حرارتی یا سیستم‌های دارای سیال واسط می‌توانند در فرآیند انتخاب مورد بررسی قرار گیرند.
سیستم گرمایش جداره یا سطح مخزن چیست؟
سیستم گرمایش جداره یا سطح مخزن روشی برای گرم‌کردن سیال است که در آن عنصر گرمایشی در داخل ماده قرار نمی‌گیرد، بلکه حرارت از بخش بیرونی یا سطح مشخصی از مخزن به محتویات آن منتقل می‌شود. در این ساختار، دیواره مخزن بخشی از مسیر انتقال انرژی حرارتی میان منبع گرما و سیال است.
این روش در شرایطی اهمیت بیشتری پیدا می‌کند که تماس مستقیم عنصر گرمایشی با ماده داخل مخزن مناسب یا امکان‌پذیر نباشد.
نحوه انتقال حرارت
در این سیستم، انرژی ابتدا به بخش گرمایشی منتقل می‌شود و سپس از طریق سطح یا جداره مخزن به داخل آن می‌رسد. حرارت از دیواره عبور کرده و در نهایت به سیال منتقل می‌شود.
به‌صورت ساده می‌توان مسیر انتقال را این‌گونه در نظر گرفت:
منبع انرژی → عنصر گرمایشی → جداره مخزن → سیال
میزان و نحوه انتقال حرارت به عواملی مانند جنس و ضخامت دیواره، سطح تماس گرمایشی، اختلاف دما، ویژگی سیال و طراحی سیستم بستگی دارد.
در برخی طراحی‌ها، گرمایش روی بخش مشخصی از سطح مخزن متمرکز می‌شود و در برخی دیگر، قسمت بزرگ‌تری از جداره تحت گرمایش قرار می‌گیرد.
کاربردهای سیستم گرمایش جداره
گرمایش جداره می‌تواند در مخازنی مورد استفاده قرار گیرد که لازم است دمای سیال افزایش پیدا کند یا در یک محدوده مشخص حفظ شود، بدون اینکه عنصر گرمایشی مستقیماً داخل ماده قرار گیرد.
این روش می‌تواند برای برخی مخازن ذخیره، مخازن فرآیندی و سیالات صنعتی مورد بررسی قرار گیرد. به‌خصوص در شرایطی که ماهیت ماده، محدودیت‌های فرآیند یا الزامات طراحی اجازه استفاده از هیتر غوطه‌ور را نمی‌دهد.
برای مثال، اگر هدف جلوگیری از افزایش ویسکوزیته یک ماده در اثر کاهش دما باشد، گرمایش از جداره می‌تواند یکی از روش‌های انتقال حرارت به مخزن باشد.
مزایای گرمایش جداره
یکی از مزایای اصلی این روش، عدم تماس مستقیم عنصر گرمایشی با سیال است. این ویژگی می‌تواند در کاربردهایی که تماس مستقیم المنت با ماده مناسب نیست، اهمیت زیادی داشته باشد.
از دیگر مزایای قابل توجه می‌توان به موارد زیر اشاره کرد:
- امکان جداسازی عنصر گرمایشی از سیال
- مناسب‌بودن برای برخی مواد حساس یا خورنده، با انتخاب صحیح ساختار سیستم
- امکان گرمایش یک بخش مشخص یا سطح گسترده‌ای از مخزن
- قابلیت استفاده همراه با سیستم کنترل دما
- امکان تطبیق ساختار گرمایش با شکل و ابعاد مخزن
البته میزان بهره‌مندی از این مزایا به طراحی واقعی سیستم و شرایط فرآیند بستگی دارد.
محدودیت‌های سیستم گرمایش جداره
در این روش، حرارت باید از دیواره مخزن عبور کند تا به سیال برسد. بنابراین جنس، ضخامت و ساختار دیواره می‌تواند بر انتقال حرارت تأثیر بگذارد.
اگر انتقال حرارت از جداره به سیال به‌خوبی انجام نشود، ممکن است برای رسیدن به دمای هدف به زمان یا انرژی بیشتری نیاز باشد. همچنین نحوه توزیع گرما در مخزن باید مورد توجه قرار گیرد تا بخش‌های مختلف سیال تا حد امکان تحت شرایط حرارتی موردنظر قرار بگیرند.
از سوی دیگر، طراحی محل قرارگیری گرمکن و میزان سطح تحت گرمایش باید متناسب با حجم مخزن و ویژگی‌های ماده انجام شود. بنابراین نمی‌توان صرفاً بر اساس ابعاد مخزن، ظرفیت یا سطح گرمایشی مشخصی را برای تمام پروژه‌ها تعیین کرد.
چه زمانی تماس مستقیم المنت با سیال مطلوب نیست؟
یکی از مهم‌ترین موارد استفاده از گرمایش جداره یا سطح مخزن زمانی است که قرارگرفتن المنت در داخل سیال با محدودیت مواجه باشد.
این موضوع ممکن است به دلایل مختلفی مطرح شود؛ برای مثال:
- ماهیت شیمیایی یا خورندگی سیال
- حساسیت ماده به تماس با عنصر گرمایشی
- الزامات فرآیند یا بهداشتی
- احتمال ایجاد رسوب روی المنت
- نیاز به جداسازی منبع گرما از ماده
- محدودیت‌های مربوط به نگهداری یا دسترسی به تجهیزات داخل مخزن
در چنین شرایطی، انتقال حرارت از بیرون مخزن می‌تواند یک گزینه قابل بررسی باشد.
در نهایت، سیستم گرمایش جداره زمانی اهمیت پیدا می‌کند که هدف، انتقال کنترل‌شده حرارت به سیال بدون قرارگیری عنصر گرمایشی در داخل آن باشد. با این حال، انتخاب این روش باید بر اساس ویژگی‌های سیال، جنس و ساختار مخزن، دمای هدف و میزان حرارت موردنیاز انجام شود.

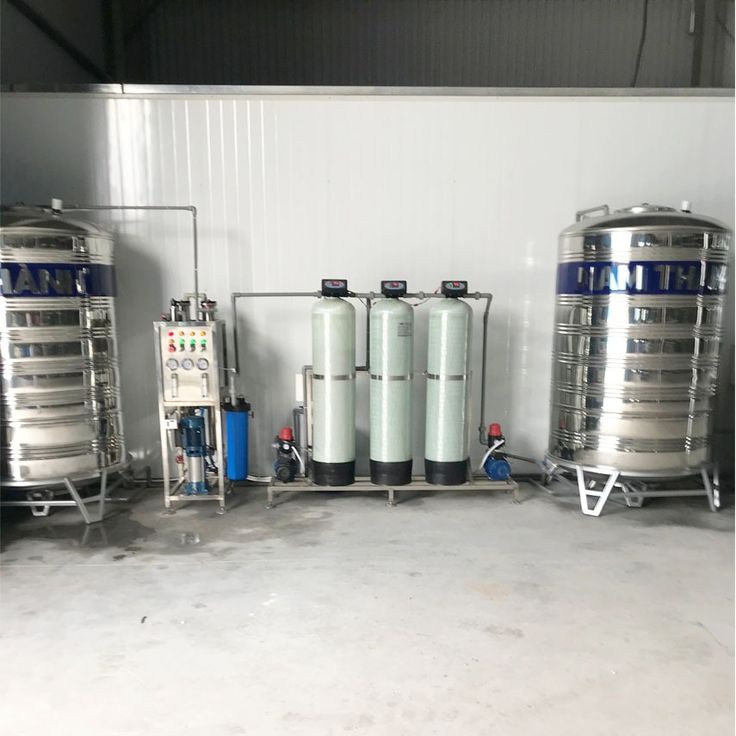

یکی از مهم‌ترین موارد استفاده از گرمایش جداره یا سطح مخزن زمانی است که قرارگرفتن المنت در داخل سیال با محدودیت مواجه باشد.
ژاکت حرارتی مخزن چگونه عمل می‌کند؟
ژاکت حرارتی مخزن یکی از روش‌های غیرمستقیم برای انتقال حرارت به سیال داخل مخزن است. در این روش، یک فضای حرارتی در اطراف بخشی از مخزن ایجاد می‌شود و ماده یا سیال گرم‌کننده در این فضا جریان پیدا می‌کند. حرارت از سیال گرم‌کننده به دیواره مخزن و سپس به محتویات آن منتقل می‌شود.
به‌صورت ساده، مسیر انتقال انرژی را می‌توان این‌گونه نمایش داد:
منبع گرما → سیال یا محیط گرم‌کننده → ژاکت → دیواره مخزن → سیال داخل مخزن
نحوه عملکرد ژاکت حرارتی
در یک سیستم دارای ژاکت، بخش مشخصی از مخزن با یک ساختار حرارتی پوشانده می‌شود. در فضای ایجادشده اطراف مخزن، سیال یا محیط گرم‌کننده گردش می‌کند.
این محیط می‌تواند پس از دریافت انرژی حرارتی، گرما را به دیواره مخزن منتقل کند. سپس حرارت از دیواره عبور کرده و به سیال اصلی داخل مخزن می‌رسد.
به این ترتیب، سیال اصلی و محیط گرم‌کننده الزاماً با یکدیگر تماس ندارند و انتقال انرژی از طریق جداره انجام می‌شود.
نقش سیال گرم‌کننده
سیال گرم‌کننده در یک مدار مشخص حرکت می‌کند و وظیفه آن انتقال انرژی از منبع گرما به ژاکت است. نوع محیط حرارتی می‌تواند با توجه به طراحی سیستم و دمای موردنیاز متفاوت باشد.
در برخی کاربردها از آب گرم یا سایر سیالات انتقال حرارت استفاده می‌شود و در شرایط خاص ممکن است محیط حرارتی دیگری انتخاب شود.
انتخاب این سیال به عواملی مانند دمای کاری، شرایط فرآیند و مشخصات سیستم بستگی دارد و نمی‌توان یک سیال را برای تمام کاربردهای ژاکت حرارتی مناسب دانست.
کنترل دمای مخزن با ژاکت حرارتی
برای جلوگیری از افزایش یا کاهش بیش از حد دمای سیال، سیستم ژاکت می‌تواند به تجهیزات اندازه‌گیری و کنترل دما مجهز شود.
سنسور دما وضعیت حرارتی سیال داخل مخزن را پایش می‌کند و سیستم کنترل می‌تواند بر اساس دمای هدف، میزان گرمایش محیط واسط یا گردش آن را تنظیم کند.
به این ترتیب، ژاکت حرارتی می‌تواند هم برای گرمایش اولیه سیال و هم برای حفظ دمای آن در طول فرآیند یا ذخیره‌سازی مورد استفاده قرار گیرد.
چرا از ژاکت حرارتی استفاده می‌شود؟
یکی از ویژگی‌های اصلی این روش، انتقال غیرمستقیم حرارت است. عنصر تولیدکننده گرما و سیال اصلی داخل مخزن از یکدیگر جدا هستند و انرژی از طریق ژاکت و دیواره مخزن منتقل می‌شود.
این ساختار می‌تواند در شرایطی مفید باشد که تماس مستقیم عنصر گرمایشی با ماده مطلوب نیست یا لازم است فرآیند انتقال حرارت به‌صورت غیرمستقیم انجام شود.
البته عملکرد واقعی ژاکت به عواملی مانند سطح تحت پوشش، جنس و ضخامت دیواره، ویژگی‌های سیال داخل مخزن، دمای محیط و نحوه گردش محیط گرم‌کننده وابسته است. بنابراین انتخاب ابعاد و ساختار ژاکت نیز باید متناسب با شرایط واقعی پروژه انجام شود.
گرمایش مخزن با سیال واسط چگونه انجام می‌شود؟
در سیستم گرمایش مخزن با سیال واسط، گرما به‌صورت غیرمستقیم به سیال اصلی داخل مخزن منتقل می‌شود. در این روش، ابتدا یک محیط یا سیال واسط مانند آب گرم یا روغن حرارتی گرم می‌شود و سپس این سیال، انرژی حرارتی را از طریق یک مدار مشخص به مخزن منتقل می‌کند.
به‌صورت ساده، مسیر انتقال حرارت را می‌توان این‌گونه نشان داد:
منبع گرما → سیال واسط → مدار انتقال حرارت → جداره یا مبدل → سیال داخل مخزن
در این ساختار، سیال واسط و ماده اصلی داخل مخزن معمولاً از یکدیگر جدا هستند و حرارت بدون تماس مستقیم میان آنها منتقل می‌شود.
استفاده از آب گرم
آب گرم یکی از محیط‌های واسطی است که در برخی سیستم‌های انتقال حرارت مورد استفاده قرار می‌گیرد. آب پس از گرم‌شدن در یک مدار گردش می‌کند و انرژی خود را از طریق ژاکت، مبدل حرارتی یا ساختار مشابه به مخزن منتقل می‌کند.
این روش می‌تواند برای کاربردهایی مناسب باشد که محدوده دمایی موردنیاز با ویژگی‌های آب و تجهیزات سیستم سازگار است.
استفاده از روغن حرارتی
در کاربردهایی که به شرایط حرارتی متفاوتی نیاز است، ممکن است از روغن حرارتی به‌عنوان سیال واسط استفاده شود. روغن در مدار حرارتی گردش کرده و انرژی را از منبع گرما به بخش انتقال حرارت اطراف مخزن منتقل می‌کند.
انتخاب روغن حرارتی باید بر اساس دمای کاری، ویژگی‌های سیال و الزامات سیستم انجام شود؛ زیرا انواع مختلف روغن‌های حرارتی محدوده‌های کاری و مشخصات متفاوتی دارند.
سایر سیالات واسط
بسته به طراحی سیستم و شرایط فرآیند، ممکن است از سایر سیالات انتقال حرارت نیز استفاده شود. انتخاب سیال واسط به عواملی مانند دمای موردنیاز، فشار کاری، سازگاری مواد، شرایط فرآیند و الزامات ایمنی بستگی دارد.
بنابراین نمی‌توان یک سیال واسط مشخص را برای تمام مخازن و کاربردهای صنعتی مناسب دانست.
ویژگی اصلی گرمایش با سیال واسط
مهم‌ترین ویژگی این روش، جدا بودن مدار تولید و انتقال حرارت از سیال اصلی داخل مخزن است. این موضوع می‌تواند در فرآیندهایی که تماس مستقیم عنصر گرمایشی با ماده مطلوب نیست، اهمیت داشته باشد.
در چنین سیستمی، کنترل دمای سیال واسط و همچنین دمای ماده داخل مخزن می‌تواند با استفاده از تجهیزات اندازه‌گیری و کنترلی مناسب انجام شود. هدف می‌تواند افزایش تدریجی دمای سیال، رسیدن به دمای مشخص یا جبران اتلاف حرارت برای حفظ دما باشد.
در نهایت، گرمایش با سیال واسط زمانی مطرح می‌شود که انتقال غیرمستقیم و کنترل‌شده حرارت برای فرآیند اهمیت داشته باشد. نوع سیال واسط، مدار گردش، روش انتقال حرارت و تجهیزات کنترلی باید متناسب با شرایط واقعی پروژه انتخاب شوند.
مقایسه روش‌های مختلف گرمایش مخازن
هر یک از روش‌های گرمایش مخزن، مسیر متفاوتی برای انتقال انرژی حرارتی دارد. بنابراین مقایسه آنها باید بر اساس نحوه انتقال حرارت، میزان تماس با سیال، شرایط نصب، پیچیدگی سیستم و نیاز فرآیند انجام شود. جدول زیر یک مقایسه مفهومی اولیه ارائه می‌دهد؛ جزئیات نهایی باید با توجه به مشخصات واقعی تجهیزات و شرایط پروژه تعیین شود.
| معیار | هیتر غوطه‌ور | گرمایش جداره | ژاکت حرارتی | سیستم با سیال واسط |
|---|---|---|---|---|
| روش انتقال حرارت | مستقیم به سیال | از طریق جداره | غیرمستقیم از طریق ژاکت و جداره | غیرمستقیم از طریق سیال واسط |
| تماس عنصر گرمایشی با سیال | معمولاً دارد | ندارد | ندارد | ندارد |
| سرعت انتقال حرارت | وابسته به طراحی و ویژگی سیال | وابسته به سطح و ساختار جداره | وابسته به طراحی ژاکت و شرایط انتقال حرارت | وابسته به نوع سیال واسط و طراحی مدار |
| پیچیدگی اجرا | وابسته به مدل و شرایط مخزن | معمولاً متوسط | متوسط تا بالا | معمولاً بالاتر |
| کنترل دما | قابل کنترل با تجهیزات مناسب | قابل کنترل | قابل کنترل | قابل کنترل |
| کاربرد | برخی سیالات و فرآیندهای مناسب تماس مستقیم | مخازن و سیالاتی که گرمایش از دیواره مناسب است | فرآیندهایی با انتقال حرارت غیرمستقیم | فرآیندهای نیازمند مدار حرارتی جداگانه |
این جدول چه چیزی را نشان می‌دهد؟
هیتر غوطه‌ور مسیر انتقال حرارت مستقیم‌تری دارد و عنصر گرمایشی در داخل سیال قرار می‌گیرد. به همین دلیل، سازگاری جنس و ساختار هیتر با ماده داخل مخزن اهمیت زیادی دارد.
در گرمایش جداره، عنصر گرمایشی با سیال اصلی تماس ندارد و حرارت از طریق بدنه مخزن منتقل می‌شود. این ویژگی می‌تواند برای کاربردهایی که تماس مستقیم با ماده مطلوب نیست، اهمیت داشته باشد.
ژاکت حرارتی نیز انتقال حرارت غیرمستقیم ایجاد می‌کند، اما در اینجا یک فضای حرارتی در اطراف بخشی از مخزن وجود دارد که محیط یا سیال گرم‌کننده در آن جریان پیدا می‌کند.
در سیستم‌های دارای سیال واسط، مدار انتقال حرارت از سیال اصلی جداست و انرژی از طریق یک محیط واسط مانند آب گرم یا روغن حرارتی به مخزن منتقل می‌شود. این ساختار می‌تواند برای فرآیندهایی که کنترل مسیر انتقال حرارت اهمیت دارد، مورد توجه قرار گیرد.
بنابراین، جدول بالا نباید به‌عنوان یک رتبه‌بندی از روش‌ها در نظر گرفته شود. روش مناسب به شرایط واقعی مخزن، ویژگی سیال، دمای هدف، سرعت گرمایش، محدودیت‌های نصب و الزامات ایمنی بستگی دارد. همچنین برای انتخاب نهایی، مشخصات فنی واقعی تجهیزات موردنظر باید بررسی شود.

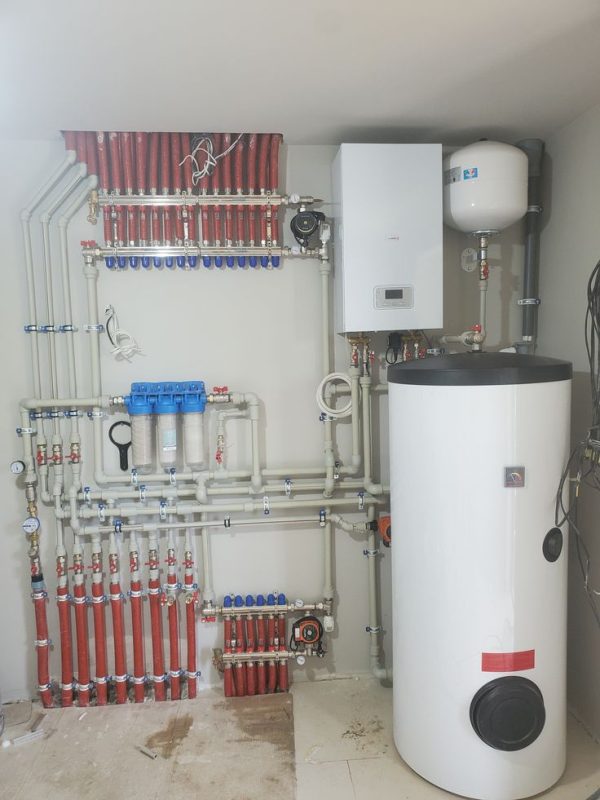

برای انتخاب نهایی، مشخصات فنی واقعی تجهیزات موردنظر باید بررسی شود.
کدام روش گرمایش مخزن برای هر نوع کاربرد مناسب‌تر است؟
انتخاب روش گرمایش مخزن باید بر اساس شرایط واقعی فرآیند انجام شود. یک روش ممکن است برای انتقال مستقیم حرارت مناسب باشد، اما در کاربردی دیگر تماس عنصر گرمایشی با سیال مطلوب نباشد. بنابراین به‌جای انتخاب یک روش به‌عنوان «بهترین»، باید ابتدا مشخص شود که مخزن و سیال چه نیازهایی دارند.
زمانی که انتقال مستقیم حرارت موردنیاز است
اگر تماس مستقیم عنصر گرمایشی با سیال از نظر فنی و فرآیندی مجاز باشد، هیتر غوطه‌ور می‌تواند یکی از گزینه‌های قابل بررسی باشد.
در این حالت، انرژی حرارتی مستقیماً از عنصر گرمایشی به سیال منتقل می‌شود. با این حال، پیش از انتخاب باید سازگاری جنس هیتر با سیال، دمای کاری، احتمال خوردگی یا رسوب و شرایط سطح سیال بررسی شود.
بنابراین معیار اصلی در این کاربرد، امکان تماس مستقیم و سازگاری عنصر گرمایشی با ماده است.
زمانی که تماس المنت با سیال مناسب نیست
اگر تماس مستقیم عنصر گرمایشی با سیال به دلیل ماهیت ماده، الزامات فرآیند یا شرایط بهداشتی و ایمنی مناسب نباشد، روش‌های گرمایش جداره، سطح مخزن یا ژاکت حرارتی می‌توانند مورد بررسی قرار گیرند.
در این روش‌ها، حرارت بدون قرارگرفتن المنت در داخل سیال منتقل می‌شود. انتخاب میان آنها به ساختار مخزن، سطح موردنیاز برای انتقال حرارت، دمای هدف و نحوه اجرای سیستم بستگی دارد.
برای سیالات با ویسکوزیته بالا
سیالات با ویسکوزیته بالا ممکن است در دمای پایین جریان‌پذیری کمتری داشته باشند و همین موضوع بر نحوه توزیع حرارت در مخزن اثر بگذارد.
در چنین کاربردهایی، تنها انتخاب یک هیتر با توان مشخص کافی نیست. باید به نحوه توزیع حرارت، محل انتقال انرژی، سطح گرمایشی و احتمال ایجاد نقاط دمایی متفاوت در مخزن توجه کرد.
در برخی پروژه‌ها، گرمایش جداره، ژاکت یا یک سیستم دارای سیال واسط می‌تواند برای بررسی مناسب‌تر باشد؛ اما انتخاب نهایی باید بر اساس ویژگی واقعی سیال و فرآیند انجام شود.
برای مخازن بزرگ صنعتی
در مخازن بزرگ، حجم زیاد سیال و سطح گسترده مخزن می‌تواند طراحی سیستم انتقال حرارت را پیچیده‌تر کند. در این شرایط، عواملی مانند نحوه توزیع گرما، تعداد یا محل نقاط گرمایش، عایق‌بندی و روش کنترل دما اهمیت بیشتری پیدا می‌کنند.
ممکن است در چنین پروژه‌هایی استفاده از ژاکت حرارتی، مدار سیال واسط یا حتی ترکیبی از چند روش مورد بررسی قرار گیرد. انتخاب روش صرفاً بر اساس اندازه مخزن کافی نیست و باید میزان انرژی موردنیاز و نحوه توزیع آن در کل مخزن نیز ارزیابی شود.
برای فرآیندهایی که کنترل دمای دقیق اهمیت دارد
در فرآیندهایی که دمای سیال باید در یک محدوده مشخص حفظ شود، سیستم کنترل دما و رطوبت به اندازه روش تولید حرارت اهمیت دارد.
در این شرایط باید امکان استفاده از سنسور مناسب، کنترل توان گرمایشی و تنظیم عملکرد سیستم متناسب با دمای واقعی سیال در نظر گرفته شود. همچنین باید مشخص شود که سیستم برای گرمایش اولیه، حفظ دما یا هر دو طراحی می‌شود.
در نتیجه، زمانی که کنترل دقیق دما اهمیت دارد، معیار انتخاب فقط نوع هیتر نیست؛ بلکه باید روش انتقال حرارت، نحوه اندازه‌گیری دما، تجهیزات کنترلی و سرعت واکنش سیستم به تغییرات دما به‌صورت یک مجموعه بررسی شوند.
در مجموع، انتخاب روش گرمایش مخزن را می‌توان بر اساس چند سؤال اصلی انجام داد: آیا تماس مستقیم با سیال مجاز است؟ سیال چه ویژگی‌هایی دارد؟ حجم مخزن چقدر است؟ چه سرعتی برای گرمایش موردنیاز است؟ و دمای سیستم تا چه اندازه باید کنترل شود؟ پاسخ به این پرسش‌ها مسیر انتخاب میان هیتر غوطه‌ور، گرمایش جداره، ژاکت حرارتی، سیال واسط یا روش‌های ترکیبی را مشخص‌تر می‌کند.
اشتباهات رایج در انتخاب سیستم گرمایش مخازن
انتخاب سیستم گرمایش مخزن تنها با توجه به یک مشخصه مانند حجم مخزن انجام نمی‌شود. اگر ویژگی‌های سیال، شرایط محیطی، نحوه انتقال حرارت و نیاز واقعی فرآیند در نظر گرفته نشوند، ممکن است سیستم انتخاب‌شده نتواند عملکرد مورد انتظار را ارائه دهد یا ظرفیت و تجهیزات آن با شرایط واقعی پروژه تناسب نداشته باشد.
انتخاب سیستم فقط بر اساس حجم مخزن
یکی از اشتباهات رایج، تعیین سیستم گرمایشی صرفاً بر اساس حجم مخزن است. حجم سیال مهم است، اما به‌تنهایی مشخص نمی‌کند چه مقدار توان حرارتی موردنیاز است.
دمای اولیه، دمای هدف، نوع سیال، زمان موردنیاز برای گرمایش، میزان عایق‌بندی و اتلاف حرارت نیز باید در نظر گرفته شوند. بنابراین دو مخزن با حجم مشابه می‌توانند به سیستم‌های گرمایشی متفاوتی نیاز داشته باشند.
نادیده گرفتن نوع سیال
ویژگی‌های سیال مستقیماً بر انتخاب روش گرمایش تأثیر می‌گذارند. ویسکوزیته، خواص حرارتی، حساسیت ماده به دما و سازگاری آن با تجهیزات از جمله مواردی هستند که باید بررسی شوند.
برای مثال، روشی که در یک سیال امکان تماس مستقیم عنصر گرمایشی را فراهم می‌کند، لزوماً برای ماده‌ای دیگر مناسب نیست. بنابراین قبل از انتخاب هیتر باید مشخصات واقعی سیال و شرایط فرآیند بررسی شود.
بی‌توجهی به عایق‌بندی
حتی اگر توان گرمایشی به‌درستی انتخاب شده باشد، اتلاف حرارت زیاد می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد؛ به همین دلیل عایق‌کاری و بهینه‌سازی انرژی مخزن نیز باید مورد توجه قرار گیرد.
عایق‌بندی مخزن و مسیرهای انتقال حرارت می‌تواند در میزان انرژی موردنیاز برای حفظ دمای سیال مؤثر باشد. در مخازنی که برای مدت طولانی در محیط سرد یا فضای باز قرار دارند، توجه به این موضوع اهمیت بیشتری پیدا می‌کند.
انتخاب توان بیش از نیاز
انتخاب توان بالاتر از نیاز واقعی لزوماً به معنای عملکرد بهتر نیست. توان گرمایشی باید متناسب با حجم و ویژگی سیال، اختلاف دما، زمان گرمایش و میزان اتلاف حرارت تعیین شود.
توان نامتناسب می‌تواند کنترل دما را دشوارتر کند و در برخی فرآیندها نیز باعث ایجاد شرایط حرارتی نامطلوب شود. بنابراین تعیین توان باید بر اساس نیاز واقعی پروژه و محاسبات مهندسی انجام شود.
توجه نکردن به نحوه کنترل دما
سیستم گرمایش مخزن فقط به عنصر تولیدکننده حرارت محدود نمی‌شود. اگر کنترل دما به‌درستی طراحی نشده باشد، سیستم ممکن است نتواند دمای سیال را در محدوده موردنظر حفظ کند.
استفاده از سنسور مناسب، کنترل توان گرمایشی و تعیین دمای هدف باید متناسب با فرآیند انجام شود. این موضوع به‌خصوص در کاربردهایی که دمای سیال باید در محدوده مشخصی باقی بماند، اهمیت بیشتری دارد.
بی‌توجهی به شرایط محیطی
دمای محیط، محل نصب مخزن و شرایط اطراف آن بر میزان اتلاف حرارت تأثیر دارند. مخزنی که در یک محیط بسته و نسبتاً پایدار قرار دارد، ممکن است شرایط حرارتی متفاوتی با مخزنی داشته باشد که در فضای باز و در معرض تغییرات دمایی قرار گرفته است.
بنابراین شرایط محیطی باید در زمان تعیین ظرفیت و انتخاب روش گرمایش مورد توجه قرار گیرد.
انتخاب روش انتقال حرارت نامتناسب
یکی دیگر از خطاهای مهم، انتخاب روش انتقال حرارت بدون توجه به ویژگی‌های مخزن و سیال است.
برای نمونه، اگر تماس مستقیم عنصر گرمایشی با ماده مناسب نباشد، استفاده از هیتر غوطه‌ور می‌تواند انتخاب نامتناسبی باشد و روش‌هایی مانند گرمایش جداره، ژاکت حرارتی یا سیستم دارای سیال واسط باید بررسی شوند.
در مقابل، اگر تماس مستقیم مجاز باشد، روش‌های دیگر ممکن است از نظر ساختار یا پیچیدگی برای آن کاربرد ضرورتی نداشته باشند.
در نهایت، انتخاب صحیح سیستم گرمایش مخزن باید حاصل بررسی هم‌زمان نوع سیال، حجم مخزن، دمای هدف، زمان گرمایش، شرایط محیطی، عایق‌بندی، روش انتقال حرارت و سیستم کنترل باشد. این رویکرد از انتخاب تجهیز صرفاً بر اساس یک مشخصه جلوگیری می‌کند و امکان تطبیق بهتر سیستم با نیاز واقعی فرآیند را فراهم می‌سازد.
جمع‌بندی
انتخاب روش گرمایش مخازن یک تصمیم چندعاملی است و نمی‌توان یک سیستم مشخص را برای تمام مخازن صنعتی مناسب دانست. هیترهای غوطه‌ور، گرمایش جداره، ژاکت حرارتی و سیستم‌های دارای سیال واسط، هرکدام مسیر متفاوتی برای انتقال حرارت دارند و انتخاب میان آنها باید با شرایط واقعی فرآیند هماهنگ باشد.
در این انتخاب، عواملی مانند نوع و ویژگی‌های سیال، حجم مخزن، دمای اولیه و هدف، سرعت موردنیاز برای گرمایش، شرایط محیطی، میزان عایق‌بندی، جنس مخزن و نحوه کنترل دما اهمیت دارند. همچنین باید مشخص شود که تماس مستقیم عنصر گرمایشی با سیال امکان‌پذیر است یا انتقال غیرمستقیم حرارت گزینه مناسب‌تری محسوب می‌شود.
در نهایت، هدف از انتخاب سیستم گرمایش مخزن فقط رساندن سیال به دمای مطلوب نیست؛ بلکه سیستم باید بتواند در صورت نیاز دمای ماده را در محدوده مشخص حفظ کند و اتلاف حرارت را جبران نماید. بنابراین پیش از انتخاب تجهیزات، بررسی شرایط واقعی مخزن و فرآیند و انجام محاسبات فنی ضروری است.
